立体库堆垛机的结构设计
发布时间:2021-05-14

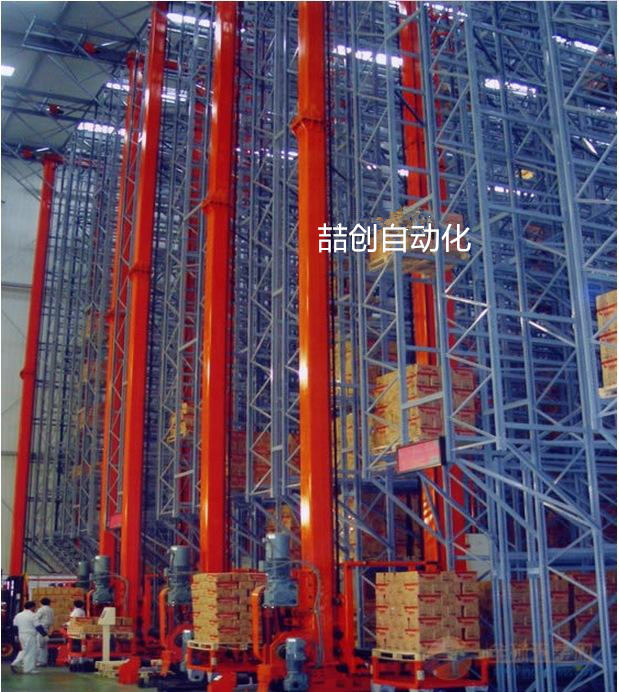

立体仓库采用了自动化物流仓储设备-堆垛机,实现立体库存储的自动化管理,达到及时自动为输送线补给货物和空托盘,同时在输送线上实现及时为下一工位输送货物,控制采用手动、自动两种形式,更灵活处理输送时出现的异常问题。


立体仓库堆垛机的输送系统PLC通过通信处理器与监控机相连,接收监控机发出的作业命令,返回命令的执行情况和系统状态等。电控系统具有对故障检测和故障状态的声光报警及消除声光报警功能。



工作原理

堆垛机由行走电机通过驱动齿轮带动滑车在下面导轨上做水平行走,由提升电机带动载货台做垂直升降运动,由载货台上的货叉做伸缩运动。通过上述三维运动可将指定货位的货物取出或将货物送入指定货位。行走认址器用于测量堆垛机水平行走位置;提升认址器用于控制载货台升降位置;货叉方向使用接近开关定位。通过光电识别,以及光通讯信号的转化,实现计算机控制,也可实现堆垛机控制柜的手动和半自动控制。同时采用优化的调速方法,减少堆垛机减速及停机时的冲击,大大缩短堆垛机的起动、停止的缓冲距离,提高了堆垛机的运行效率。
