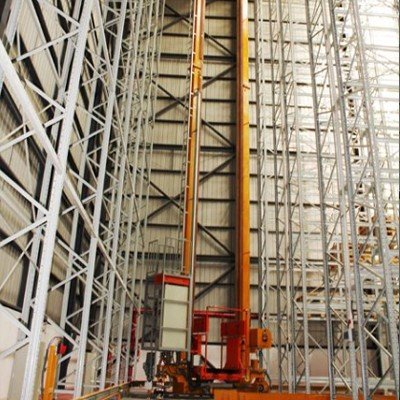

巷道堆垛机使得作业高度提高
发布时间:2021-05-20

巷道堆垛机沿货架仓库巷道内的轨道运行,使得作业高度提高;采用货叉伸缩机构,使货叉可以伸缩,这样就可以使巷道宽度变窄,提高仓库的利用率;巷道堆垛机一般采用半自动和自动控制装置,运行速度和生产效率都较高;其只能在货架巷道内作业,因此要配备出入库装置;机架除应满足一般起重机的强度和刚度要求外,还有较高的制造与安装精度要求;采用特殊型式的取物装置,常用多节伸缩货叉或货板;各机构电气传动调速要求高,且要求起制动平衡,停车准确,采用安全保护装置,措施齐全。



巷道堆垛机适用于各种高度的高层货架仓库,可以实现半自动、自动和远距离集中控制。巷道堆垛机的起重量是指被起升单元货物的质量(包括托盘或货箱)。根据使用要求,检选入库、出库方式的起重量取0.1t或0.25t;单元化入库、出库方式的起重量一般常用为0.25t~5t。巷道堆垛起重机的起升速度为6.3m/min~40m/min,运行速度为25m/min~180m/min,货叉伸缩速度为5m/min~30m/min。


巷道堆垛机的结构

①起升机构:巷道堆垛机的起升机构可以由电动机、制动器、减速器或链轮及柔性件组成,常用的柔性件有钢丝绳和起重链等,用钢丝绳作柔性件质量轻,工作安全,噪声小;用链条作柔性件机构比较紧凑。除了一般的齿轮减速机外,由于需要较大的减速比,因而也经常见到使用蜗轮蜗杆减速机和行星齿轮减速机。起升速度应备低档低速,主要用于平稳停准和取、放货物时货叉和载货台作极短距离的升降。提升机构的工作速度一般在12~30m/min,更高可达48m/min。在堆垛机的起重、行走和伸叉(叉取货物)三种驱动中,起重的功率更大。



②运行机构:常用的运行机构是地面行走式的地面支承型和上部行走式的悬挂型或货架支撑型。地面行走式用2个~4个车轮在地面单轨或双轨上运行,立柱顶部设有导向轮。上部行走式采用4个或8个车轮悬挂于屋架下弦的工字钢下翼缘行走,在下部有水平导轮。货架支承型上部有4个车轮,沿着巷道两侧货架顶部的两根导轨行走,在下部也有水平导轮。



③载货台及存取货机构:载货台是货物单元的承载装置。对于只需要从货格拣选一部分货物的拣选式堆垛机,则载货台上不设存取货装置,只有平台供放置盛货容器之用。存取货装置是堆垛机的特殊工作机构。取货的那部分结构根据货物外形特点设计。最常见的是一种伸缩货叉,也可以是一块可伸缩的取货板,或者其它结构形式。



伸叉机构装在载货台上,载货台在辊轮的支撑下沿立柱上的导轨作垂直行走方向的运动(起重),垂直于起重——行走平面的方向为伸叉的方向。堆垛机的操作平台设在底座上,工作人员在此处可进行手动或半自动操作。?货叉完全伸出后,其长度约为原来长度的两倍以上。一般货叉采用三节式机构,下叉固定在载货台上,中叉和下叉可以向左右伸出。当主动齿轮1顺时针转动时中叉向左运动;在链条的牵引下,上叉也向左运动达到向左伸叉的目的。当主动齿轮1逆时针转动则向右伸叉。



④机架:巷道堆垛机的机架由立柱、上横梁和下横梁组成一个框架。根据机架结构的不同,将巷道堆垛机分为双立柱和单立柱巷道堆垛机两种。双立柱巷道堆垛机是由两根立柱和上下横梁组成的长方形框架,立柱形式有方管和圆管两种结构形式,方管可作导轨使用,圆管要附加起升导轨。它的特点是强度和刚度较大,并且运行稳定,运行速度也较高。主要应用于起升高度高、起重量大的立体仓库中。单立柱巷道堆垛机是由一根立柱和下横梁组成的,立柱上附加导轨。它的特点是机身的重量轻,制造成本较低,刚性较差。主要应用于起重量小的立体仓库中,同时运行速度不能太高。



⑤电气装置:电气装置是由电动驱动装置和自动控制装置组成。巷道堆垛机一般由交流电动机驱动,如果调速要求较高,采用直流电动机进行驱动。控制装置的控制方式有手动、半自动和自动三种,其中自动控制包括机上控制和远距离控制两种方式。



⑥安全保护装置?堆垛机是一种起重机械,它要在又高又窄的巷道内高速运行。为了保证人身及设备的安全,堆垛机必须配备有完善的硬件及软件的安全保护装置,如各个机构的行程限制装置、下降超速保护装置、断绳保护装置、起升过载保护装置、断电保护等。
